湖北江南又推出新產品--泵浦消防車

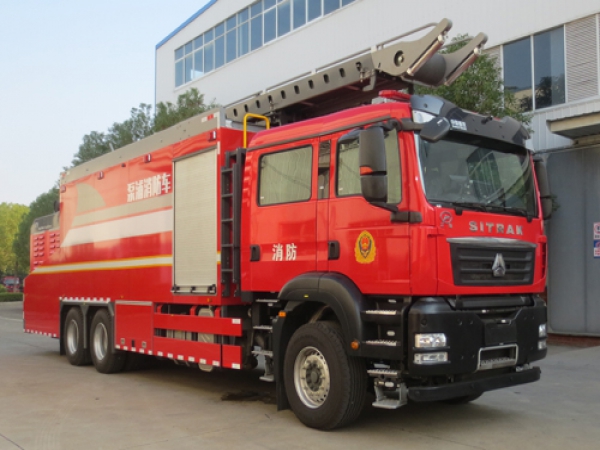

JDF5290TXFBP250/DX 型泵浦消防車，采用中國重汽集團商用車有限公司生產的 ZZ5356V524MF5 消防車專用底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘 員室為原裝雙排駕駛室，可乘坐 2+4 人,該車為廂式結構，車身前部為器材箱,中部為水帶 廂，后部為 ATV 履帶式自行式供水排水機器人。車載浮艇泵流量可達到 250L/S@0.2Mpa, 200L/S@0.4Mpa。該車可廣泛應用于消防救援滅火遠程供水；市政、公路應急排水；突擊防 洪排澇，圍堰抽水；抗旱搶險，農業灌溉；無固定泵站的抽排水等。特別適用于城市地下 車庫排澇、高速公路隧道、涵洞、地鐵、廠礦及其它低矮環境、不適宜人員進入的排水場 合，最大程度地保證了搶險救災人員的生命安全。

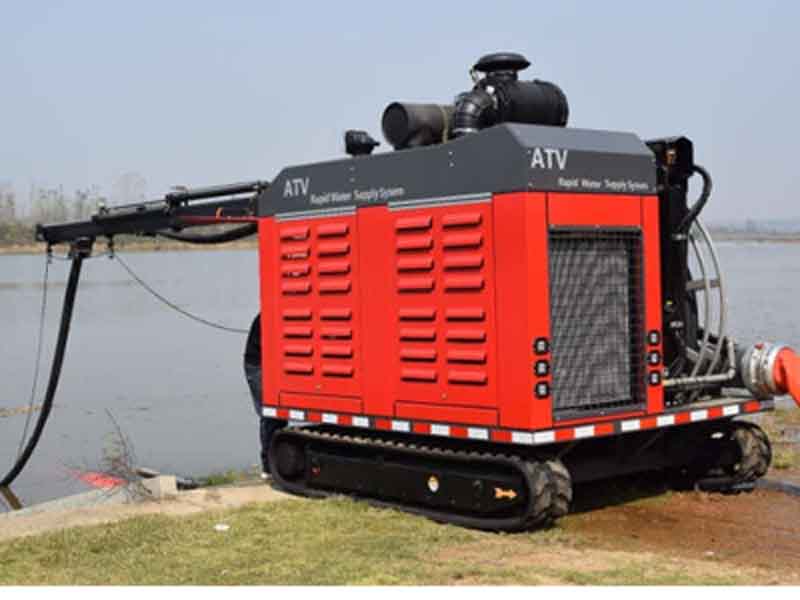

ATV 履帶式自行式供水排水機器人

1．ATV 履帶式自行走底盤

 底盤安裝于模塊廂底部，由左右履帶式 ATV 行走裝置組成。 行走系統可適應多種非道路取水條件行走，方便系統取水作業。 行直速度 0—3km/h 控制方式：無線遙控+有線控制+應急手動。

2．吸水系統

 吸水系統由發動機、傳動系統、液壓系統、自動膠管卷盤、浮泵等組成。

 1）發動機 品牌：康明斯，型號：L375 額定功率：375HP @ 2200rpm； 進氣形式：渦輪增壓&空空中冷

 2) 液壓系統 系統組成：液壓系統由柱塞泵、控制閥、液壓油箱、進回油膠管卷盤、液壓馬達等組成。 動力傳遞：系統通過發動機驅動液壓柱塞泵提供液壓動力，在液壓閥的控制下，通過液壓膠 管供給液壓馬達驅動吸水泵。

3)浮泵

? 水泵型式：?jiǎn)渭?jí)單吸離心泵

? 組 成：大流量消防泵、液壓馬達、浮箱、 濾網等

? 重 量：≤100kg

? 出口口徑：250mm

? 進水方向：底部進水（浮艇泵工作穩定更好）

? 標準工況：流量：250L/s@0.2MPa， 200L/s@0.4MPa，配濾網。

? 工作溫度：-10℃ ～ +50℃

? 泵體材質：泵體及葉輪均為鑄造高強度輕合金

? 濾 網：水泵進水口設有濾網，可有效防止吸入雜物

? 表面處理：泵體及葉輪采用防腐工藝進行處理，具有耐海水腐蝕性能

? 浮 箱：箱體材質為抗沖擊高強度輕質材料，并采用先進的一次成型技術制作

? 防 護：漂浮箱四周由高強度鋁合金骨架包圍，既方便搬運和推行，又起到良好 防護作用

? 腳 輪：配有四個輕型腳輪，便于地面推行

? 起吊裝置：配有快速掛鉤式起吊裝置，方便起吊操作

? 搬運裝置：配有四個可折收式手柄，方便消防員搬運

? 清理工具：隨車配有濾網表面雜物清理專用工具，可在濾網堵塞后有效進行清理

? 應 用：可漂浮在水面吸水、最大水平取水距離可達 30 米

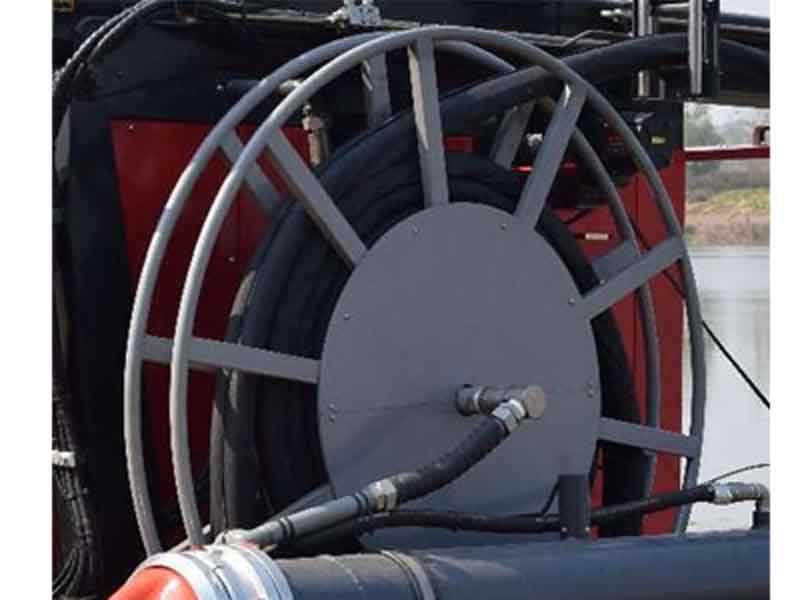

4） 自動液壓膠管卷盤

液壓膠管卷盤由卷盤主體(高硬度粉末噴涂）、30 米進回油膠管、回卷機構等組成。 液壓膠管卷盤回收時可自動收卷。

5） 取水水帶 系統配置 DN250 水帶共 30 米（10 米 3 條）。 材質：雙面聚胺酯一次成型。

6） 控制系統 全自動或手動控制及顯示系統，可實時顯示發動機轉速等，當系統異常時可自動聲光報警， 所有控制手柄、開關、指示燈都設有不銹鋼腐蝕工藝的中文標識。

7）起重系統

起重系統為回轉+伸縮臂+卷?yè)P(yáng)機結構，取水作業時，可以施放和回收浮泵，大大減輕人員操 作強度。 最大起重能力：2T.m； 最大起重高度：3m； 最大伸出距離：8m； 最大伸長距離時的起重能力：200kg。

8)控制系統

吸水模塊可通過無線遙控器控制發動機的啟停和調速，可適時調整供水流量和供水壓力。 控制系統由模塊進行控制，可實時顯示發動機轉速、系統電壓，當油壓低，水溫高、電壓低 時可自動聲光報警。供水系統安裝流量和壓力傳感器，可實時顯示供水系統流量和壓力。
